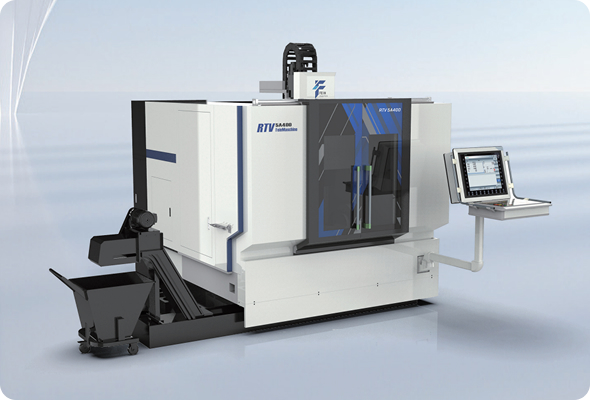

Centro de mecanizado de cinco ejes con cuna oscilante y movimiento de viga

PARA INGENIEROS

INTRODUCCIÓN DEL PRODUCTO

Con la función combinada de torneado y fresado, significa que puede lograr fácilmente un torneado ligero eligiendo el portaherramientas de torneado adecuado.

1.Utilizaunaestructuradepórtico,conunacamadeunapiezaqueofrecealtarigidezyrendimientodinámico;

2. Pórtico con estructura de cuatro rieles y doble accionamiento, con tecnología de control sincrónico avanzada internacionalmente;

3. Mayor recorrido para ampliar los límites del rango de mecanizado;

4.Equipado con tornillos de bolas importados de alta precisión y guías lineales de rodillos grandes importadas;

5. Viene con una mesa giratoria con soporte de doble unidad, que proporciona una respuesta dinámica y de alta precisión;

6. Husillo de doble velocidad, alto par y alta velocidad, adecuado para mecanizado de titanio y aluminio;

7.Revista de herramientas estilo paraguas estándar;

8. Conjunto de herramientas fijado en la cama para reducir errores de medición;

9.Emparejado con escalas lineales de valor absoluto para mejorar la precisión de la máquina.

husillo electrico

El fresado de aluminio a alta velocidad no requiere esfuerzo;

El fresado de titanio con alto par no es un problema; también ofrezco capacidades de torneado.

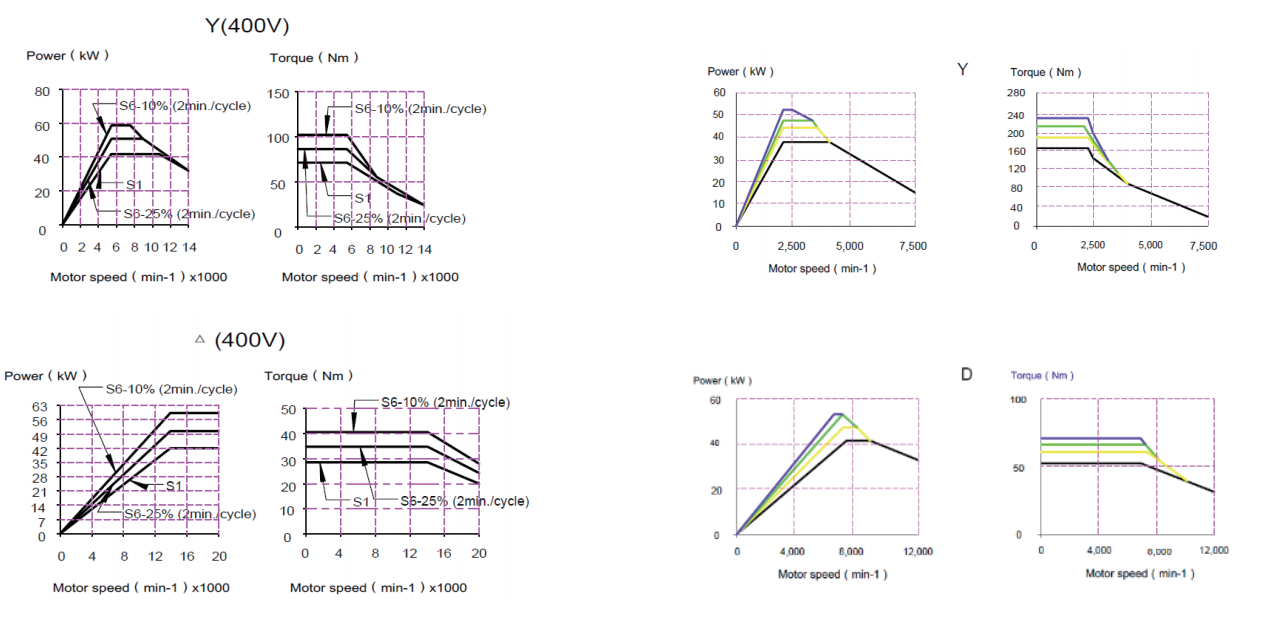

HSK-A63(RTV5A400)

Baja velocidad: 42/50 kW, 71,7/85 Nm, velocidad máxima 14.000 rpm

Alta velocidad: 42/50 kW, 28,6/33,7 Nm, velocidad máxima 20.000 rpm

HSK-A63/A100(RTV5A630/800)

Baja velocidad: 37/45 kW, 163/196,5 Nm, RPM máx. 7500

Alta velocidad: 42/50 kW, 54/65 Nm, RPM máx. 12000

RPM máximas para A63: 15000

Tocadiscos con cuna de accionamiento directo

Especificaciones técnicas	T5A400	T5A630	T5A800
Banco de trabajo mm	400	630	800
Diámetro de giro m	m 500	800	1000
Ángulo de giro del eje A	±120	±110	±110
Ángulo de giro del eje C	n*360	n*360	n*360
	Accionamiento único en el eje A.	Doble accionamiento del eje A	Doble accionamiento del eje A

Serie de centros de mecanizado de cinco ejes con cuna

Especificaciones técnicas	unidad	RTV5A400	RTV5A630	RTV5A800
Tamaño del banco de trabajo	milímetros	Φ400	Φ630	Φ800
Carga máxima del banco de trabajo	kilos	200	1000	1200
Distancia desde la cara del extremo del husillo hasta la mesa de trabajo	milímetros	150-600	150-760	150-760
recorrido del eje x	milímetros	500	1000	1000
Recorrido del eje Y	milímetros	650	1150	1150
Recorrido del eje Z	milímetros	450	610	610
huso		Husillo de accionamiento directo/husillo eléctrico	Husillo de accionamiento directo/husillo eléctrico	Husillo de accionamiento directo/husillo eléctrico
Velocidad de movimiento rápido del eje X/Y/Z	m/min	48	48/36	48/36
Velocidad de corte del eje X/Y/Z	m/min	48	0-15	0-15
Capacidad del almacén de herramientas		20	24	24
Precisión de posicionamiento	milímetros	0.006	0.006	0.006
Precisión de posicionamiento repetido	milímetros	0.004	0.004	0.004
Peso	t	9	17	18
Configuración típica del sistema CNC		Siemens One; fabricado en el país
