Serie de pórtico móvil con pórtico

PARA INGENIEROS

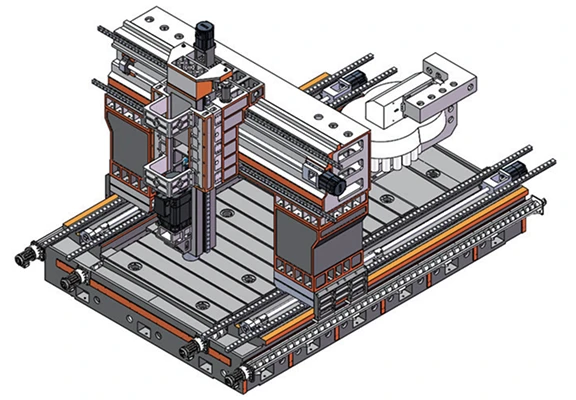

INTRODUCCIÓN DEL PRODUCTO

Estructura integrada, compacta y asequible.

Estructura integral, riel guía compuesto de tres ejes con rieles endurecidos, mesa de trabajo fija, movimiento de pórtico, espacio de piso pequeño, gran capacidad de carga y gran torque.

El eje Z está equipado con un riel guía de tipo compuesto 490X320 y un soporte deslizante cuadrado. Al reemplazar los insertos tradicionales con guías lineales, la precisión del guiado mejora significativamente, manteniendo al mismo tiempo la rigidez del carro cuadrado. Es especialmente adecuado para mecanizar grandes volúmenes de corte y materiales difíciles de mecanizar.

Para el eje Y, nuestra empresa ha desarrollado una tecnología patentada para un riel guía compuesto. Específicamente, en la viga transversal, se reemplazaron dos guías lineales originales por una guía rectangular, lo que aumentó el momento de resistencia al corte y el área de apoyo, mejorando significativamente la resistencia al corte y superando efectivamente la debilidad común de los voladizos con puntas de corte largas en máquinas de pórtico y grandes tornos verticales.

El banco de trabajo está firmemente fijado y tiene una gran capacidad de carga. En teoría, no existen restricciones en cuanto al peso de trabajo. Al procesar piezas pesadas, es fácil conseguir una mayor precisión del contorno. Además, como no se ve afectado por el peso de la pieza de trabajo, su precisión se puede mantener durante mucho tiempo.

La dirección X adopta nuestra tecnología patentada de riel guía compuesto. Tanto la dirección de avance como la de retroceso utilizan dos guías lineales de alta resistencia y un riel guía rectangular, lo que evita de manera efectiva la fuerza de vuelco del pórtico durante las operaciones de corte y movimiento rápido.

Especificaciones técnicas de GMI Integrated series 20 y 25

Especificaciones técnicas	unidad	GMI3020	GMI4025
Área de banco de trabajo	milímetros	3000×1800	4000×2300
Carga máxima del banco de trabajo	t	30	35
Viaje Y1/Y2	milímetros	2000/2500	2500/3000
Recorrido del eje X/Z	milímetros	3200×1000	4200×1000
Tipo de carril guía		El eje X es accionado con precisión en ambos lados, con cada lado sostenido por dos Guías lineales más un carril rectangular. El eje Y tiene dos carriles lineales paralelos complementado con un soporte guía rígido. El eje Z utiliza una guía dura más Rieles lineales dobles en los laterales para un bloque deslizante compuesto.
Cara del extremo del husillo a la superficie de la mesa de trabajo	milímetros	200-1200 (personalizable)
Velocidad del husillo	rpm	Estándar con BT50-8000, elija caja de cambios de alta velocidad 1:4
motor de husillo		Serie 20/25L: 22/26 Kw 140/210 Nm (560/840 Nm)
Capacidad del almacén de herramientas		disco de 24 bits
Ancho máximo de carga (sobre el capó)	milímetros	2000	2500
Velocidad rápida/de avance	m/min	15 / 0-15
Precisión de posicionamiento/repetición Precisión de posicionamiento	milímetros	0.01/0.005
Peso total	t	32	37
Dimensiones (sin armario eléctrico)	milímetros	6700×5200×4200/5200	7800×5800×4200/5000
Configuración típica del sistema CNC		Estándar con Siemens 828D y Fanuc 0i MF plus, opcional Siemens ONE

Una solución para el procesamiento de corte pesado de piezas de gran ancho extremadamente grandes y pesadas

El ariete deslizante del eje Z está equipado con un ariete deslizante cuadrado de hierro dúctil 500X580. Después de un pulido fino y un posterior procesamiento con tecnología avanzada de moldeo por inyección alemana, logra una rigidez extremadamente fuerte.

Opcional: Equipado con un husillo importado BT50 de 2500 rpm (o BT60 de 2000 rpm), que se combina con rodamientos de rodillos importados y es extremadamente rígido, capaz de soportar operaciones de corte pesadas. El uso de una caja de cambios reductora de alta velocidad y alto rendimiento importada permite además que la máquina herramienta tenga un par de corte de 3000 Nm.

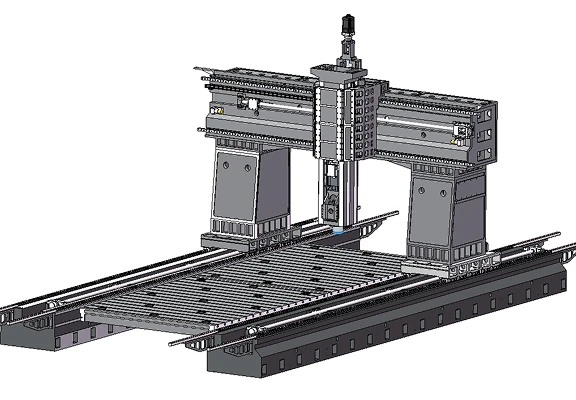

Soporte deslizante cuadrado: 500 × 580 mm

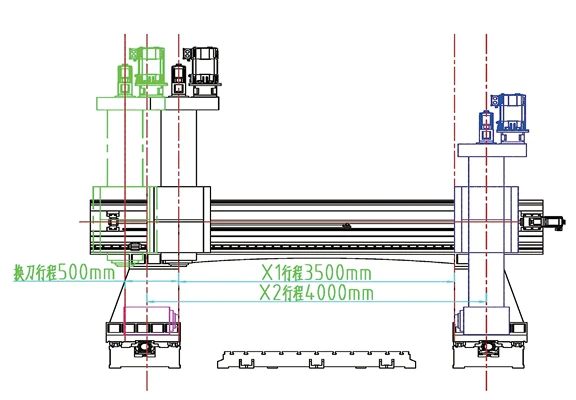

Diagrama de rango de procesamiento

¡La estructura hexaédrica es muy eficiente! ¡Alta precisión! ¡Corte pesado!

La unidad más pequeña para la segmentación de la cabeza pentaédrica es 5 grados. También se puede ajustar a 1 grado. La precisión de posicionamiento es de 1 segundo.

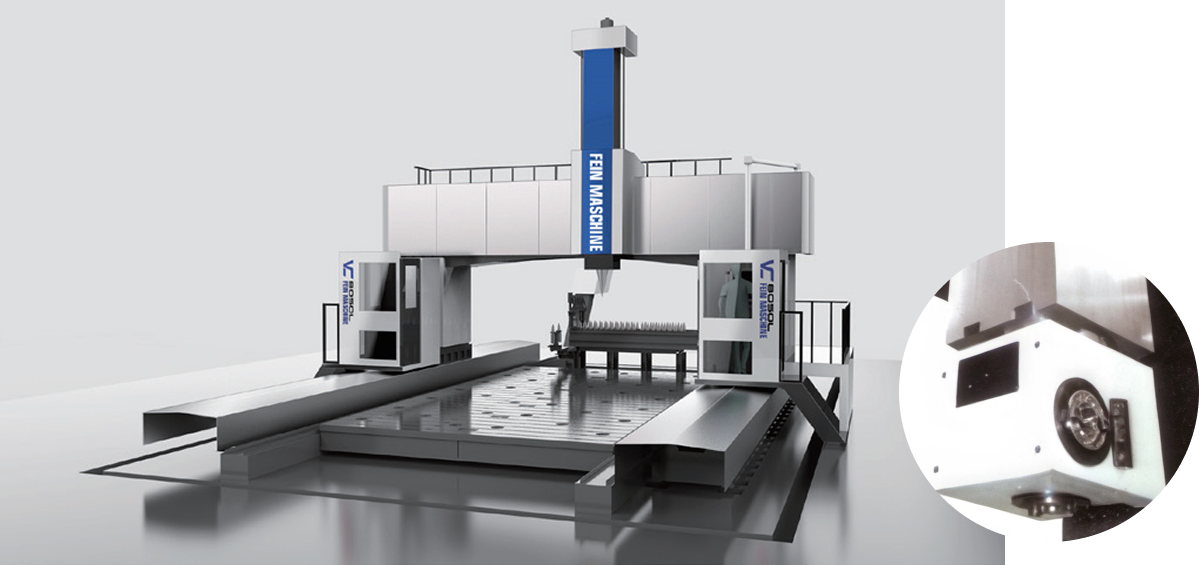

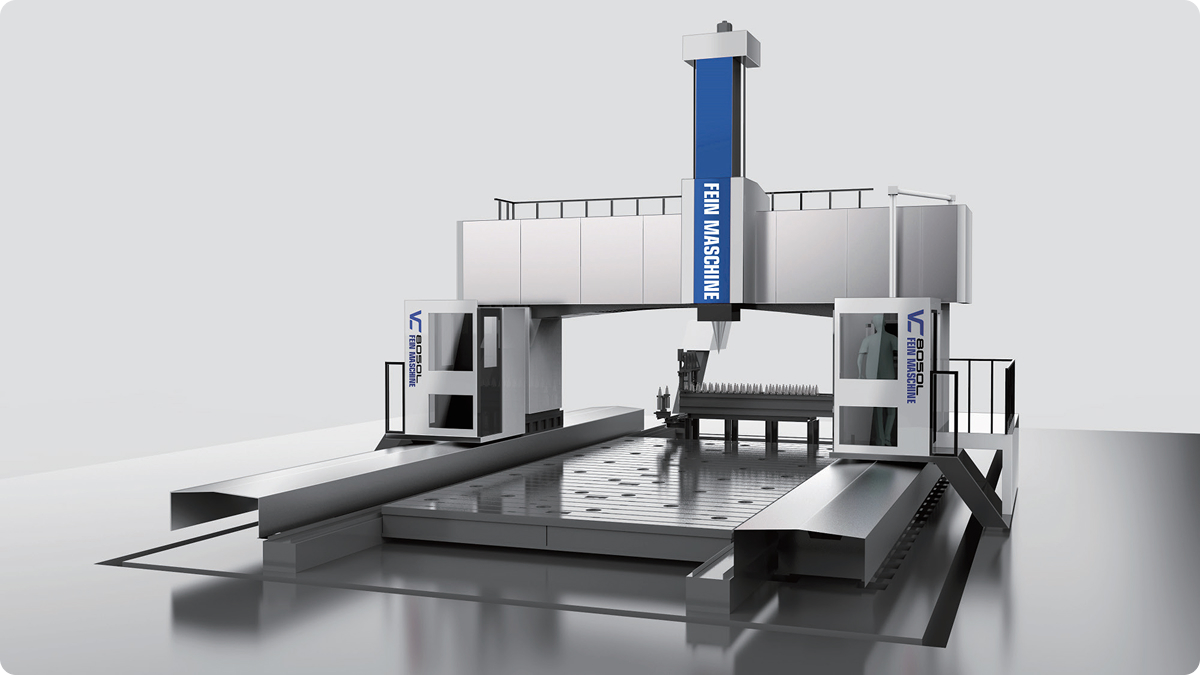

Centro de mecanizado de cinco ejes con cuna oscilante y movimiento de viga

MS Splitter Serie 30 y 35

Especificaciones técnicas	unidad	GMS60/80-30	GMS60/80-35	GMSXXX35
Área de banco de trabajo	milímetros	2100×6000/8000	2600×6000/8000	2600×XXX
Carga máxima del banco de trabajo.	toneladas/㎡	5	5	5
Viaje Y1/Y2	milímetros	3000/3500	3500/4000
Recorrido del eje X/Z	milímetros	6200/8200×1200	6200/8200×1200	/
Tipo de carril guía		El eje X se acciona con precisión en ambas direcciones, con ambos lados sostenidos por dos guías lineales más un riel rectangular. El eje Y tiene rieles lineales dobles complementados con guías duras para un soporte vertical fuerte, y el eje Z tiene un deslizamiento cuadrado con una guía dura.
Desde la cara del extremo del husillo hasta la superficie de la mesa de trabajo	milímetros	Estándar 350-1550, opcional 350-1850
Tipo de accionamiento del husillo	rpm	Estándar con caja de cambios integrada de doble velocidad BT50-6000 de conexión directa corta (rodamiento de rodillos BT50-3000 / rodamiento de rodillos BT60-2000) / Conexión directa larga montada en la parte superior opcional con salida de agua central
motor de husillo		Serie 30/35L: Estándar 37/55,5 kW (nominal 1500 rpm) 236/354 Nm (caja de cambios de dos velocidades 944/1416 Nuevo Méjico); Opcional 28/42 kW (nominal 1000 rpm) 268/401 Nm (caja de cambios de dos velocidades 1070/1604 Nm)
Capacidad del almacén de herramientas		Revista de herramientas rotativas/de casete de 24 posiciones
Espaciado de columnas	milímetros	3000	3500
Velocidad rápida/de avance	m/min	15 (accionamiento por tornillo) 20 (accionamiento por cremallera) / 0-10
Precisión de posicionamiento / Precisión de posicionamiento repetido	milímetros	0.01/0.005
Peso total	t	53/62	58/67		/
Dimensiones (sin incluir armario eléctrico)	milímetros	11650/13650×6850×5200	11650/13650×7750 ×5200		/
Configuración típica del sistema CNC		Estándar con Siemens 828D, Fanuc 0i MF plus; opcional Siemens UNO

Para la dirección X, cuando la distancia es de 6 metros, es accionado por una tuerca de transmisión de tornillo para rotación. Para distancias de 8 metros o más, adopta una estructura de compensación de cremallera y engranaje doble.

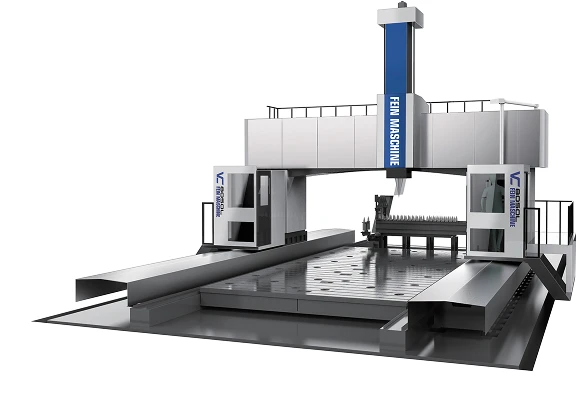

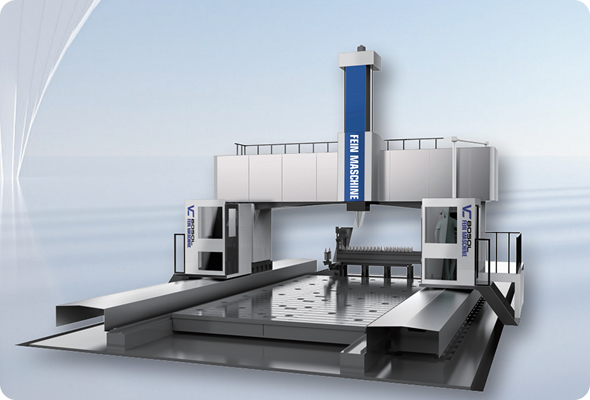

Centro de mecanizado de cinco ejes con cuna oscilante y movimiento de viga

GMS Ultra-wide Series 40, 50, 60 y superiores

Especificaciones técnicas	unidad	GMS60/80-40	GMS60/80-50	GMS80/100-60	GMSXXX50
Área de banco de trabajo	milímetros	6000/8000×3100	6000/8000×4100	8000/10000×5100	XXX×4100
Carga máxima del banco de trabajo.	toneladas/㎡	5	5	5	5
Recorrido del eje Y	milímetros	4000/4500	5000/5500	6000/6500 5000/5500
Recorrido del eje X/Z	milímetros	6200/8200 ×1200	6200/8200×1200	8200/10200×1200	/
Tipo de carril guía		El eje X se mueve con precisión en ambas direcciones, con ambos lados apoyados mediante dos guías lineales más un carril rectangular. El eje Y tiene rieles lineales duales complementado con rieles duros para un fuerte soporte vertical. El eje Z tiene un Carro deslizante cuadrado con rieles duros.
Cara del extremo del husillo a la superficie de la mesa de trabajo	milímetros	Estándar 350-1550, opcional 350-1850
Tipo de accionamiento del husillo	rpm	Estándar con caja de cambios integrada de doble velocidad BT50-6000 de conexión directa corta (rodamiento de rodillos BT50-3000/rodamiento de rodillos BT60-2000) / Opcional para conexión directa larga con salida de agua central
motor de husillo		Serie 30/35L: Estándar 37/55,5 kW (nominal 1500 rpm) 236/354 Nm (caja de cambios de doble velocidad 944/1416 Nuevo Méjico); Opcional 28/42 kW (nominal 1000 rpm) 268/401 Nm (caja de cambios de doble velocidad 1070/1604 Nm)
Capacidad del almacén de herramientas		Disco giratorio de 24 posiciones / almacén de herramientas estilo almacén
Espaciado de columnas	milímetros	4000	5000	6000	5000
Velocidad rápida/de avance	m/min	15 / 0-10
Precisión de posicionamiento / Precisión de posicionamiento repetido	milímetros	0.01/0.005
Peso total	t	62/72	69/79	84/95	/
Dimensiones (sin incluir armario eléctrico)	milímetros	11650/13650×7350×5200	11650/13650×8350×5200	13650/15650×9350×5200	/
Configuración típica del sistema CNC		Estándar con Siemens 828D, Fanuc 0i MF plus; opcional Siemens UNO

Para el eje Y de 6 metros y más, se adopta una estructura de eliminación de juego de piñón y cremallera de doble engranaje.

Para la serie de modelos ultraancha, la longitud de la mesa de trabajo y el recorrido del eje Y aumentan en 1 metro cada uno, y el modelo se cambiará en consecuencia.

Las grúas pórtico de 6 metros o más utilizan rotación de cremallera y piñón y una estructura de movimiento sin holgura diferencial en la misma dirección, con cuatro motores y doble accionamiento síncrono.

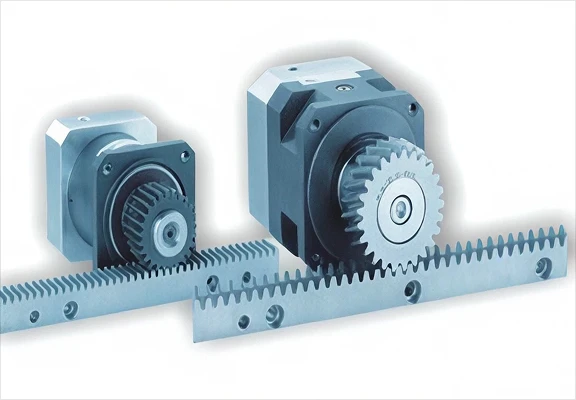

La cremallera se fabrica mediante rectificado de módulo grande y alta precisión, lo que da como resultado alta resistencia y alta precisión.

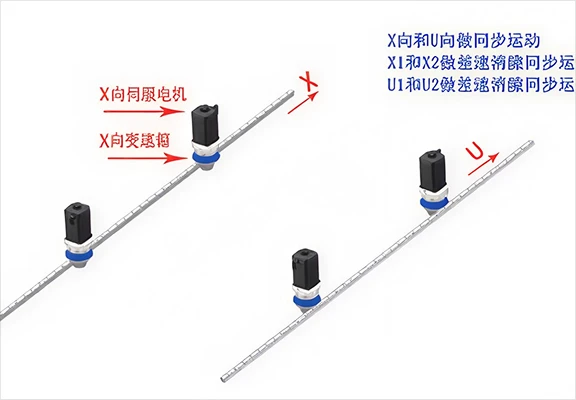

Movimiento de compensación diferencial sincronizado de cuatro motores de doble accionamiento síncrono en la misma dirección.
