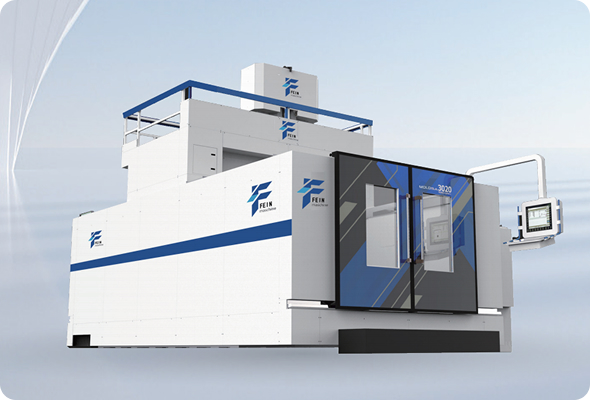

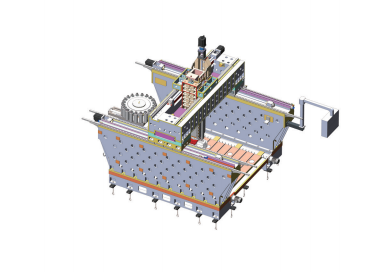

Serie de centros de mecanizado de alta velocidad para moldes

Especificaciones técnicas

unidad

MOLDE1813

MOLDE2515

MOLDE3019

Área de banco de trabajo

milímetros

1900×1300

2500×1600

3000×2000

Carga máxima del banco de trabajo.

t

9

15

30

Recorrido del eje X/Y/Z

milímetros

2000×1300×550

2500×1500×800

3200×1900×800

Tipo de carril guía

X: vía de cuatro carriles en ambos lados, Y: vía de dos carriles dispuesta verticalmente, carril duro, Z: guía lineal de rodillos de cuatro hileras distribuidas en cuatro direcciones

X: dos líneas a cada lado, cuatro líneas en total, dispuestas en paralelo; Y: cuatro líneas dispuestas verticalmente, arriba y abajo; Z: cuatro líneas de rodillos dispuestas en cuatro direcciones

Cara del extremo del husillo a la superficie de la mesa de trabajo

milímetros

230-780

200-1000

Especificación de velocidad del husillo

rpm

BBT50-155-12000

BBT50-155-12000

Fuerza

kilovatios

18

Esfuerzo de torsión

Nuevo Méjico

57

Altura máxima de carga × ancho

milímetros

660×1550

950×1900

950×2300

Velocidad de movimiento rápida

m/min

20

Tasa de alimentación

m/min

0-15

Precisión de posicionamiento/reposicionamiento

milímetros

0.01/0.005

Peso total

t

17

30

32

Dimensiones (sin incluir el armario eléctrico)

milímetros

4800×3400×2900

6000×4300×4200

6800×4820×3700

Configuración típica del sistema CNC

Estándar con Siemens 828D, Fanuc 0i MF plus

Especificaciones técnicas

Unidad

MOLDE5A3020

MOLDE5A4025

Área de banco de trabajo

milímetros

3200×2000

4000×2500

Carga máxima del banco de trabajo.

t

20

30

Recorrido del eje X/Y/Z

milímetros

3200×2000×1000

4200×2500×1200

Tipo de carril guía

X: Cuatro rieles lineales en total, dos a cada lado, dispuestos en paralelo Y: Dos pares, cuatro rieles de rodillos lineales grandes y resistentes en total Z: Cuatro rieles de rodillos dispuestos en cuatro direcciones

Cara del extremo del husillo a la superficie de la mesa de trabajo

milímetros

200 - 1200 (Personalizable)

150 - 1350 (personalizable)

Puede instalar un husillo

42Kw/67Nm

Capacidad del almacén de herramientas

Estándar de 20 dígitos

Altura máxima de carga

milímetros

1200 (personalizable)

Ancho máximo de carga

milímetros

2400

3300

Velocidad de avance de corte

m/min

0- 20

Velocidad de movimiento rápida

m/min

20

Precisión de posicionamiento

milímetros

0.01

Precisión de posicionamiento repetido

milímetros

0.005

Peso total

t

39

60

Dimensiones (sin incluir armario eléctrico)

milímetros

7400×4300×5500

9080×6800×5500

Configuración típica del sistema CNC

Configuración estándar de 5 ejes 3+2 Siemens 828D
