Serie de centros de mecanizado vertical/horizontal

PARA INGENIEROS

INTRODUCCIÓN DEL PRODUCTO

Alta velocidad 48 m/min, corte de acero de 5 mm

Serie de centros de mecanizado vertical/horizontal

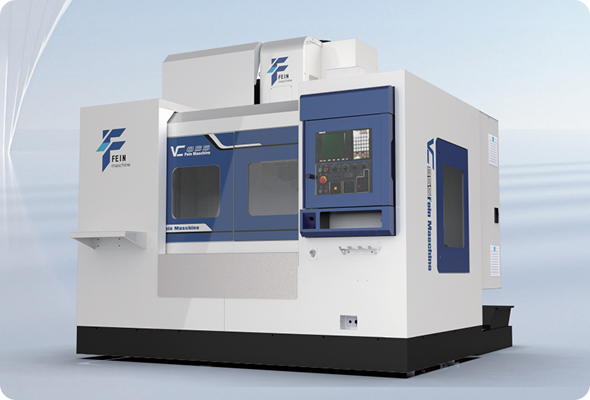

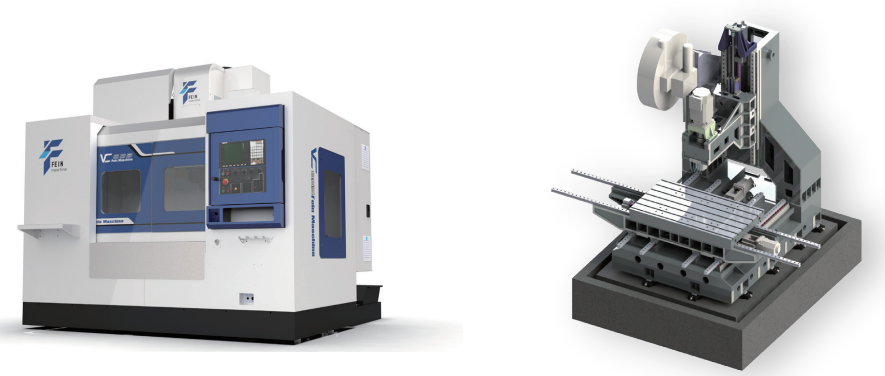

Centro de fresado vertical CNC

Especificaciones técnicas	unidad	VC855	VC1165 VC1270		VC1580
Área de banco de trabajo	milímetros	550×1000	600×1200	700×1360	900×1600
Ranura en T	milímetros	5-18×90	5-18×100	5-18×120	7-22×110
Carga máxima del banco de trabajo	kilos	500	800	1000	1500
Recorrido del eje X/Y/Z	milímetros	800×550×550	1100×650×600	1200×700×700	1500×800×700
Especificaciones de guía lineal	milímetros	X:35/Y:45/Z:45rodillos	X:45/Y:45/Z:45rodillos	X:45/Y:55/Z:55rodillos	X:55/Y:45/Z:55rodillos
Cara del extremo del husillo a la superficie de la mesa de trabajo	as mm	120-670	120-720	175-875	160-860
Centro del husillo a la superficie de la guíaA	milímetros	590	665	770	855
Velocidad del husillo	rpm	Tipo de correa 8000/10000; accionamiento directo 12000		(BT40) Transmisión por correa 8000/10000; Accionamiento directo 12000 (BT50) Transmisión por correa 6000; Accionamiento directo 8000	Transmisión por correa 6000; Accionamiento directo 8000
cono del orificio del husillo		BT40-150	BT40-150	BT40-150/BT50-155	BT50-155
Potencia del motor del husillo	kilovatios	9/13.5 (Siemens)	9/13.5 (Siemens)	18/12 (Siemens)	18/12 (Siemens)
Velocidad de avance de corte	m/min	48	24	24	20
Velocidad de movimiento rápida	m/min	48	24	24	20
Capacidad del almacén de herramientas	y	Disco 24
tiempo de cambio de herramienta	s	1.8
Precisión de posicionamiento	milímetros	0.01
Precisión de posicionamiento	milímetros	0.006
Peso total	kilos	5500	6500	8000	12000
Dimensiones	milímetros	2600×2200×2600	2950×2550×2600	3450×2800×2700	4300×3200×3000
Suministro de energía total	kilovatios	22	25	30	35
Configuración típica del sistema CNC		Siemens, Fanuc, de fabricación nacional

Eficiencia de corte: acero 45# VC855: 200 mm³/min, VC1165: 250 mm³/min, VC1270: 320 mm³/min

Piezas de aluminio (alta velocidad): VC855: 1000 mm³/min, VC1165: 1100 mm³/min, VC1270: 1300 mm³/min

Corte pesado y alta precisión, puede reemplazar los centros de mecanizado horizontales importados y realizar

Características de diseño

1. El husillo tiene alta potencia y gran fuerza de corte, adecuado para el mecanizado a baja velocidad de hierro fundido y acero, especialmente para moldes grandes;

2. Gran recorrido, amplio rango de procesamiento;

3. La mesa giratoria CNC de fabricación propia permite mecanizar cuatro superficies en una sola configuración;

4. Estructura integral con ranura en T, que ofrece alta rigidez, alta precisión y alta estabilidad.

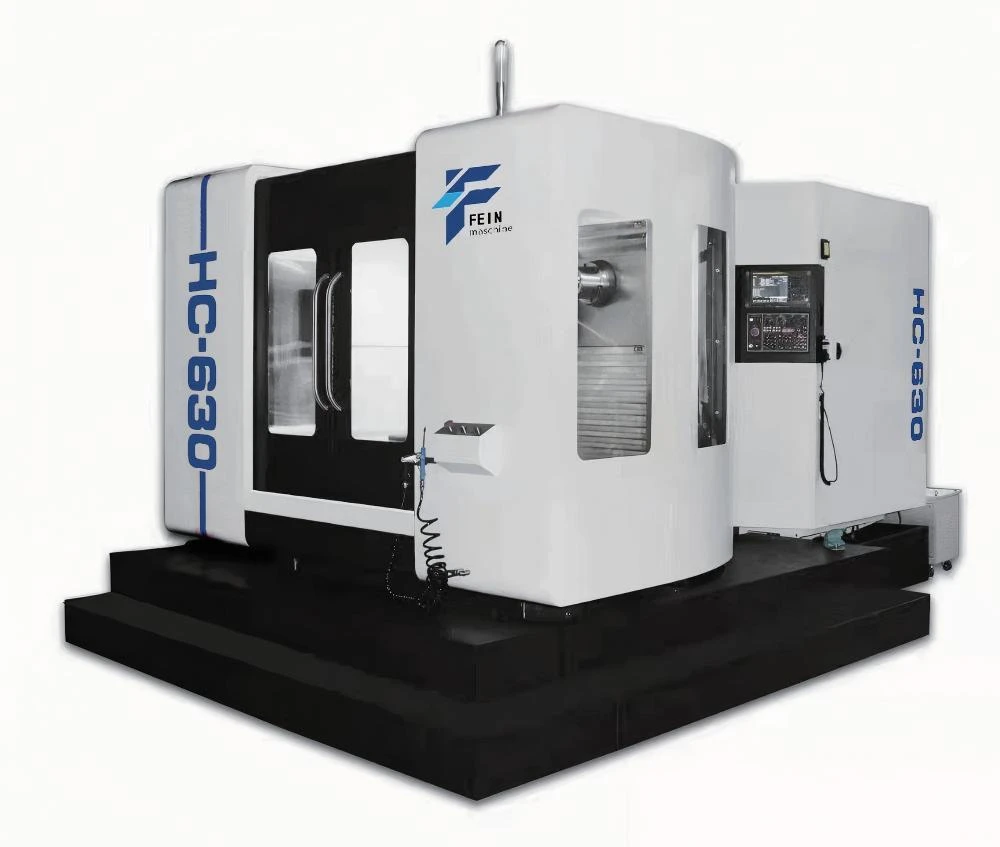

Centro de mecanizado fresado horizontal CNC

Especificaciones técnicas	unidad	HC500	HC630	HC800	HC1000	HC630 (Mesa de trabajo doble)	HC800 (Mesa de trabajo doble)
Área de banco de trabajo	milímetros	500×500	630×700	800×800	1000×1000	2×630×700	2×800×800
Indexación del banco de trabajo	°	1×360
Ranura en T		5-18	24×M16（Cantidad × Orificios para tornillos）
precisión de graduación	″	10				12
Carga máxima del banco de trabajo	kilos	700	1000	1500	2000	950	1500
Recorrido del eje X/Y/Z	milímetros	700/600/580	1050/750/900	1300/1000/1000	1600/1000/1000	1050/750/900	1300/1000/1000
Tipo de carril guía		Rodillo de tres ejes
Centro del husillo a la mesa de trabajo	milímetros	50-650	120-870	120-1120	120-1120	0-750	0-1000
Desde la cara del extremo del husillo hasta el centro de la mesa	ter mm	160-740	130-1030	200-1200	200-1200	130-1030	200-1200
Cono del orificio del husillo		BT40	BT50
Velocidad del husillo	rpm	8000	6000
Potencia del motor del husillo	kilovatios	11/15	15/18.5
Velocidad de avance de corte	m/min	10
Velocidad de movimiento rápida	m/min	30	30	24	24	24	24
Capacidad del almacén de herramientas/tiempo de cambio de herramienta		24T/3S	30T/5,5S	40T/5,5S	40T/5,5S	40T/5,5S	40T/5,5S
Precisión de posicionamiento	milímetros	0.012	0.012	0.012	0.012	0.012	0.012
Precisión de posicionamiento repetido	milímetros	0.008	0.008	0.008	0.008	0.008	0.01
Peso total	t	7	12	17	18	14	18
Dimensiones	milímetros	3050×2050×2500	3500×6000×3000	4800×6400×3900	4800×6400×3900	3500×7500×3000	5500×8000×3000
sistema CNC		Fanuc 0i MF Plus/Siemens 828D

Serie de centros de mecanizado vertical/horizontal

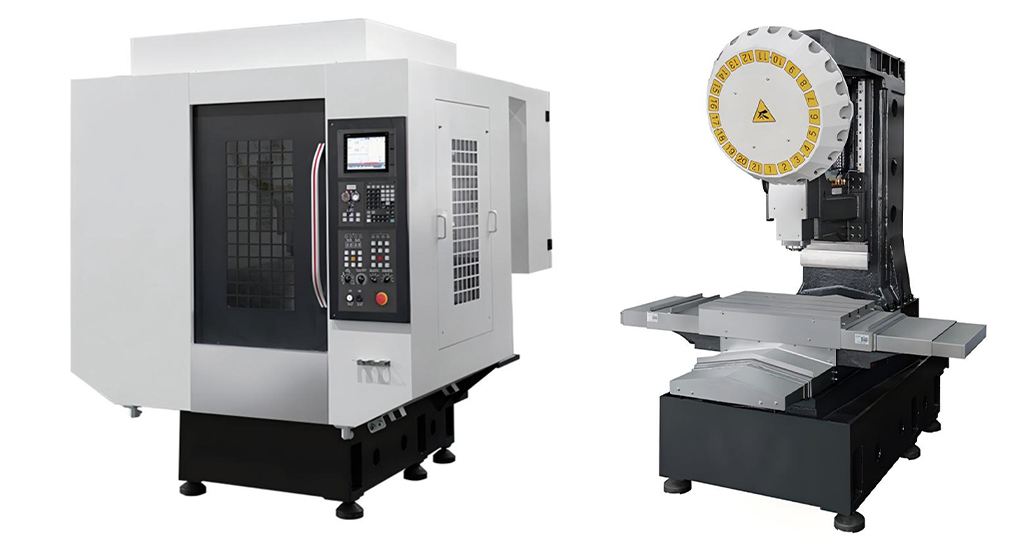

Centro de taladrado y roscado

Especificaciones técnicas	unidad	T6	T7	T8
Área de banco de trabajo	milímetros	700×420	780×420	1000×500
Ranura en T	milímetros	3-14×125	3-14×125	5-18×100
Carga máxima del banco de trabajo	kilos	250	250	350
Recorrido del eje X/Y/Z	milímetros	600/400/300	700/400/300	800/500/330
Especificaciones de guía lineal	milímetros	X:30/Y:30/Z:30	X:30/Y:30/Z:30	X:35/Y:35/Z:35
Cara del extremo del husillo a la superficie de la mesa de trabajo	milímetros	150-450	150-450	160-490
Centro del husillo a la superficie de la guía	milímetros	464	464	546
Velocidad del husillo	rpm	conexión directa20000
Cono del orificio del husillo		BT30
Potencia del motor del husillo	kilovatios	5.5 (Mitsubishi)
Velocidad de avance de corte	mm/min	1-10000
Velocidad de movimiento rápida	mm/min	48/48/48
Capacidad del almacén de herramientas		21
Es hora de cambiar la cuchilla	s	1.4/1.9
Precisión de posicionamiento	milímetros	0.01
Precisión de posicionamiento repetido	milímetros	0.006
Peso total	kilos	2900	2900	4500
Dimensiones	milímetros	1760×2320×2240	1760×2320×2240	2500×2500×2300
Suministro de energía total	kilovatios	15	15	20
sistema CNC		Mitsubishi M80B

Serie de centros de mecanizado vertical/horizontal

Una herramienta útil para procesar cajas de baterías de vehículos de nueva energía

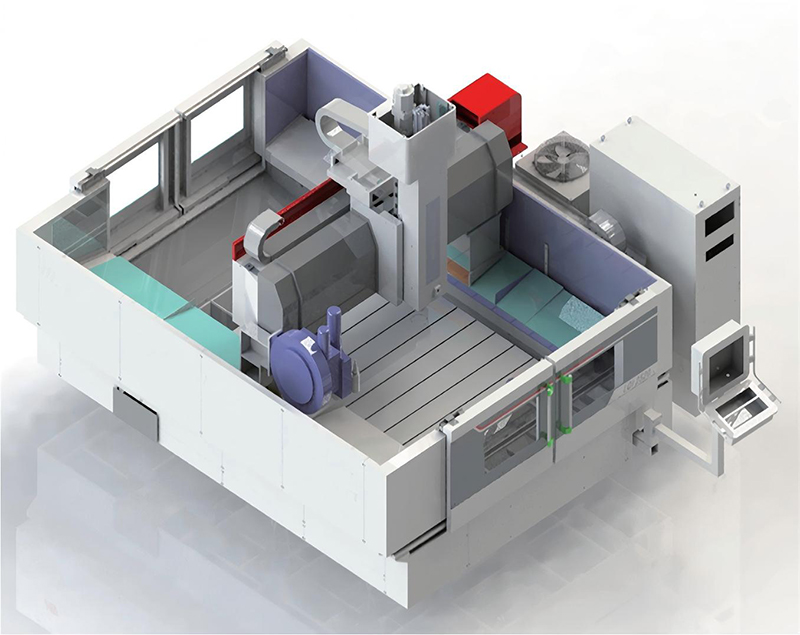

Centro de mecanizado ligero de alta velocidad

Especificaciones técnicas	unidad	LQI2520	Especificaciones técnicas	unidad	LQI2520
Área de banco de trabajo	milímetros	2500×1800	Velocidad de avance de corte	m/min	20
Ranura en T	milímetros	9×18	Velocidad de movimiento rápida	m/min	40/30/20
Carga máxima del banco de trabajo	t	10	Capacidad del almacén de herramientas		24
recorrido del eje x	milímetros	2000	tiempo de cambio de herramienta	s	4
Distancia de viaje Y/Z	milímetros	2500×450	Precisión de posicionamiento	milímetros	0.02
Tipo de carril guía		Rieles de tres ejes, dos barras de rodillos en el eje Z	Precisión de posicionamiento repetido	milímetros	0.01
Desde el extremo del husillo hasta el banco de trabajo	milímetros	180-630	Peso total	t	13
Cono del husillo		BBT40	Dimensiones	milímetros	5250X4160X3300
Velocidad del husillo	rpm	15000 (conexión directa)	Suministro de energía total	kilovatios	22
Potencia del motor del husillo	kilovatios	8.4	sistema CNC		Siemens 828D, Fanuc 0i MF plus
