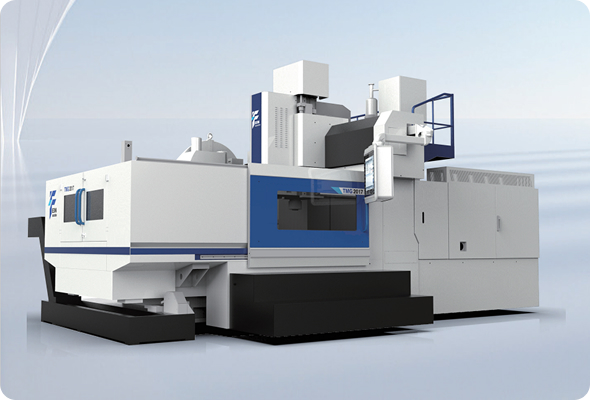

Centro de mecanizado de pórtico con mesa de trabajo móvil

PARA INGENIEROS

Diseño de estructura general Serie TMG

Especificaciones técnicas	unidad	TMG1614	TMG2018	TMG3220	TMG4028	TMG6032
Tamaño de la superficie del banco de trabajo W × L	milímetros	1200×1700	1600×2200	1800×3000	2500×4000	3000×6000
recorrido del eje x	milímetros	1600	2000	3200	4000	6000
Recorrido del eje Y	milímetros	1500	1900	2000	2800	3200
Recorrido del eje Z	milímetros	800	800	1000	1250 (opcional 1500)	1250 (opcional 1500)
Ancho de la puerta del dragón	milímetros	1500	1900	2000	2800	3200
Cara del extremo del husillo a la superficie de la mesa de trabajo	milímetros	70～870	205～1005	180～1180	240～1490	330～1580
Ranura en T (número – tamaño × espaciado)	milímetros	7-22×170	9-22×180	9-22×190	11-28×200	Tamaño 15-28×200
Especificaciones del husillo		BT50
Tipo de accionamiento del husillo		Correa 6000r/min				Accionamiento largo y recto 4000r/min
motor de husillo	kilovatios	15/18.5		15/18.5	22/26	22/26
Velocidad de alimentación rápida	m/min	15			10	8
Velocidad de avance de corte	m/min	10			6	5
Capacidad de carga del banco de trabajo	t	2.5	4.5	5	12	20
El peso total de la máquina es de aproximadamente	t	15	19	23	45	62
Configuración típica del sistema CNC	en	Fanuc 0i MF plus/Siemens 828D
