"Fein Maschine" es una nueva marca de Ningqing Aerospace Intelligent Equipment. Basándose en la fortaleza tecnológica de Ningqing Aerospace y combinando procesos de fabricación internacionales avanzados, se centra en la innovación, incorpora constantemente tecnologías de vanguardia y se dedica a proporcionar equipos inteligentes de alta precisión y alto rendimiento para el campo aeroespacial.

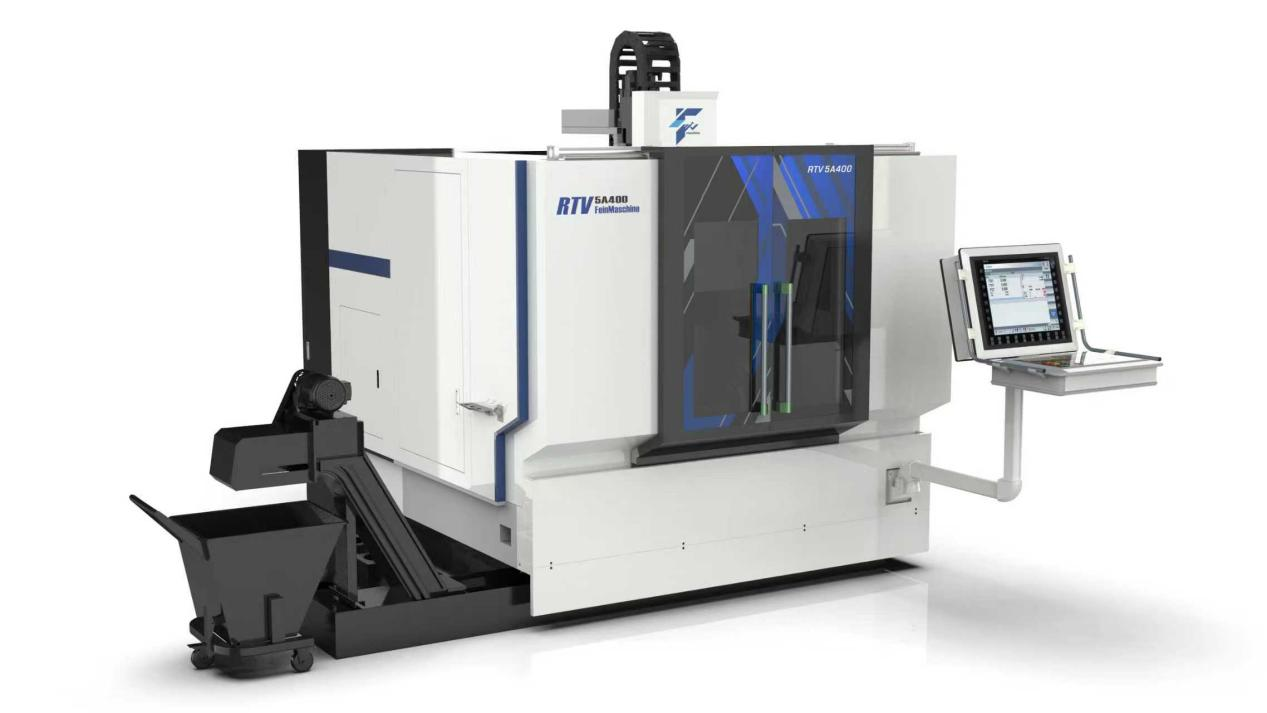

Centro de mecanizado de cinco ejes con cuna móvil de pórtico
Alta velocidad | Alto par | Combinación de torneado y fresado
Con función combinada de torneado y fresado
Opcionalmente seleccione portaherramientas de torneado
Logre fácilmente funciones de giro ligero

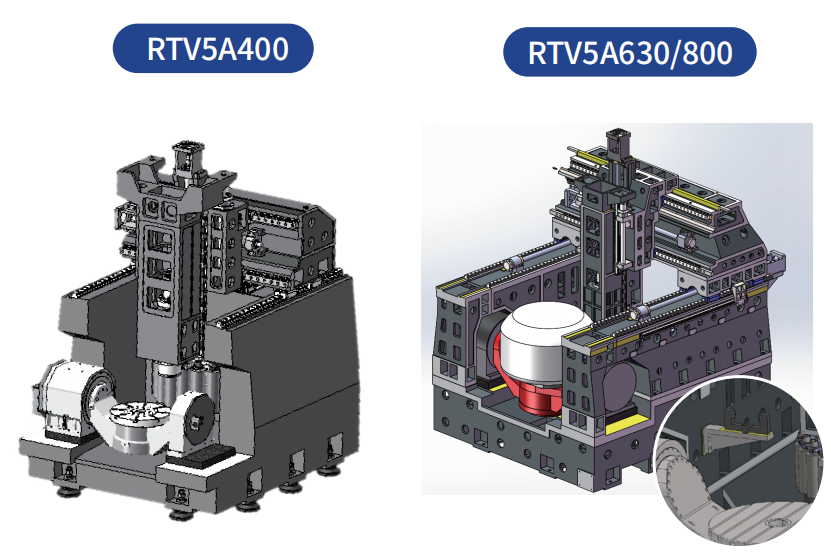

Utilizando una estructura de pórtico, la cama de una sola pieza ofrece alta rigidez y rendimiento dinámico;
El pórtico utiliza un sistema de cuatro rieles de doble accionamiento con tecnología de control sincrónico avanzada internacionalmente;
Mayor recorrido para ampliar el rango de mecanizado;
Equipado con tornillos de avance importados de alta precisión y grandes guías lineales de rodillos importados;
Combinado con una mesa giratoria con soporte de doble accionamiento para alta precisión y respuesta dinámica;
Husillo eléctrico de doble velocidad, alto par y alta velocidad, capaz de mecanizar aleaciones tanto de titanio como de aluminio;
Viene de serie con un cargador de herramientas tipo paraguas;
El ajustador de herramientas se fija en la cama para reducir los errores de medición;
Equipado con una escala lineal absoluta para mejorar la precisión de la máquina.
husillo electrico
El fresado de aluminio a alta velocidad no supone ninguna preocupación
El fresado de titanio con alto par no supone ningún problema
Puedo soportar girar también
Husillo eléctrico de dos velocidades HSK-A63 (RTV5A400)
Baja velocidad: 42/50 kW, 71,7/85 Nm, velocidad máxima 14.000 rpm
Alta velocidad: 42/50 kW, 28,6/33,7 Nm, velocidad máxima 20.000 rpm
Husillo eléctrico de dos velocidades HSK-A63/A100 (RTV5A630/800)
Baja velocidad: 37/45 kW, 163/196,5 Nm, velocidad máxima 7.500 rpm
Alta velocidad: 42/50 kW, 54/65 Nm, velocidad máxima 12.000 rpm (para A63 velocidad máxima 15.000 rpm)
Tocadiscos con cuna de accionamiento directo
|
Especificaciones técnicas |
T5A400 |
T5A630 |
T5A800 |
|
Banco de trabajo mm |
400 |
630 |
800 |
|
Diámetro de giro m |
500 |
800 |
1000 |
|
Ángulo de giro del eje A |
±120 |
±110 |
±110 |
|
Ángulo de giro del eje C |
n*360 |
n*360 |
n*360 |
|
|
Accionamiento único en el eje A.
|
Doble accionamiento del eje A
|
Doble accionamiento del eje A
|
Serie de centros de mecanizado de cinco ejes con cuna
|
Especificaciones técnicas |
unidad |
RTV5A400 |
RTV5A630 |
RTV5A800 |
|
Tamaño del banco de trabajo |
milímetros |
Φ400 |
Φ630 |
Φ800 |
|
Carga máxima del banco de trabajo |
kilos |
200 |
1000 |
1200 |
|
Distancia desde la cara del extremo del husillo hasta la mesa de trabajo |
milímetros |
150-600 |
150-760 |
150-760 |
|
recorrido del eje x |
milímetros |
500 |
1000 |
1000 |
|
Recorrido del eje Y |
milímetros |
650 |
1150 |
1150 |
|
Recorrido del eje Z |
milímetros |
450 |
610 |
610 |
|
husillo |
|
Husillo de accionamiento directo/husillo eléctrico |
Husillo de accionamiento directo/husillo eléctrico |
Husillo de accionamiento directo/husillo eléctrico |
|
Velocidad de movimiento rápido del eje X/Y/Z |
m/min |
48 |
48/36 |
48/36 |
|
Velocidad de corte del eje X/Y/Z |
m/min |
48 |
0-15 |
0-15 |
|
Capacidad del almacén de herramientas |
|
20 |
24 |
24 |
|
Precisión de posicionamiento |
milímetros |
0.006 |
0.006 |
0.006 |
|
Precisión de posicionamiento repetido |
milímetros |
0.004 |
0.004 |
0.004 |
|
Peso |
t |
9 |
17 |
18 |
|
Configuración típica del sistema CNC |
|
Siemens One; fabricado en el país |
||
INDUSTRIAS AL SERVICIO
Nuestro mecanizado CNC de 5 ejes funciona con máquinas de pórtico de gran tamaño de desarrollo propio, que ofrecen un tamaño ultragrande, alta rigidez y tolerancia estricta para las industrias aeroesp
La serie GMS ofrece soluciones para el corte pesado de piezas anchas, extragrandes y extragrandes: ¡eficiencia de cinco lados! ¡Alta precisión! ¡Corte pesado! Es excelente para mecanizar piezas grandes y de paredes delgadas que son fáciles de deformar, como revestimientos de aviones y puertas de cabina.
Más información
Los productos de máquina herramienta de Fein (como el centro de mecanizado de pórtico móvil) también son adecuados para la industria de vehículos de nuevas energías. Especialmente con tendencias como la fundición a presión integrada, la demanda de máquinas grandes y de precisión tiene las mismas raíces que la tecnología de fabricación aeroespacial.
Más información
El centro de mecanizado de cinco ejes con cuna móvil tipo viga utiliza una estructura de pórtico y la plataforma integrada tiene alta rigidez y rendimiento dinámico; el pórtico presenta un diseño de cuatro guías de doble accionamiento con tecnología de control sincrónico avanzada internacionalmente. También es adecuado para el mecanizado en el campo de los robots de IA.
Más información
Su centro de mecanizado de pórtico CNC de cinco ejes y viga móvil y su centro de fresado tipo pórtico utilizan una estructura de pórtico doble, que ofrece un excelente rendimiento de movimiento a alta velocidad. El cuerpo fundido de la máquina proporciona una alta rigidez, lo que garantiza estabilidad y confiabilidad a largo plazo durante el procesamiento prolongado. Ambos son adecuados para el mecanizado de precisión y alta velocidad de moldes grandes y complejos.
